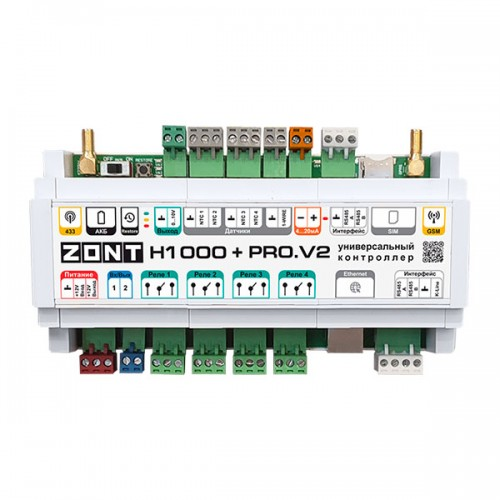

Универсальный контроллер ZONT H1000+ PRO.V2 — обновленная версия контроллера H1000+ PRO.
Прибор получил GSM-модем со связью 4G, второй дополнительный вход RS-485, аналоговый вход 4-20 мА. Контроллер может управлять 2-мя котлами релейно или по цифровой шине через внешние адаптеры.
Как и предшественник, имеет дополнительные 4 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В, 4 входа NTC и поддерживает работу с одним блоком расширения.
Универсальный контроллер обладает широким функционалом и подходит для контроля и управления сложными системами отопления.
Он предназначен для профессиональной автоматизации инженерных систем и позволяет дистанционно управлять ими, контролировать состояние и менять настройки.
Управляет отопительными котлами в каскаде или в режиме «основной/резервный», отдельно зонами отопления, приготовлением горячей воды, исполнительнымии устройствами (насосы, краны, сервоприводы и пр.).
Дополнительно может контролировать и передавать показания датчиков охраны и безопасности (протечки воды, утечки газа, давления, дыма, движения, открытия дверей или окон и пр.).
Подключаемые датчики могут быть проводными (цифровые и аналоговые) или беспроводными — радиодатчики работают на частоте 433 МГц (встроенная) или защищенной частоте 868 МГц (опционально через отдельный радиомодуль, до 120 радиодатчиков).
Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.
ZONT H1000+ PRO.V2 управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение, дополнительную панель управления, доступно управление в отдельных зонах через комнатные термостаты.
Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения
Контроль и управление котлом
Особенности управления и настройки
Автономная работа
Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Управление ГВС
Управление исполнительными устройствами
Подключение датчиков
Функции охраны и безопасности
Особенности прав пользователей
Способы управления
Мгновенные оповещения
Способы оповещений
Запись и хранение истории событий
Контроллер ZONT H1000+ PRO.V2 стоит выбрать для:
| Питание | |
| Основное питание | внешний источник стабилизированного питания;допустимое напряжение DC9-18V постоянного тока |
| Резервное питание | встроенный аккумулятор LIR 14500— напряжение 3,7 В, емкость 800 мА*ч |
| Потребляемая мощность | не более 12 Вт |
| Каналы связи | |
| Ethernet | TCP/IP, 10/100BASE-T |
| GSM | поддержка 2G (частотные диапазоны 850, 900, 1800, 1900 МГц); поддержка 4G – только приборы с наклейкой на упаковке «4G» (частотные диапазоны LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц) |
| WI-FI | основной, частотный диапазон 2,4 ГГц, 802.11 b/g/n |
| Поддерживаемые интерфейсы | |
| 1-Wire | 1-Wire: порт для подключения проводных датчиков температуры типа DS (до 10 шт.) и ключей Touch Memory; |
| K-Line | обмен данными, подключение радиомодуля, адаптеров управления котлами (OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB) и других устройств |
| RS-485 | 2 канала связи RS-485 (modBUS) |
| Радиоканал | |
| Радиоканал 433 МГц | встроенный, для датчиков в зоне прямой видимости до 10 м |
| Радиоканал 868 МГц | 868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590): общее количество датчиков на один блок до 120 шт. (через 3 радиомодуля МЛ-590) |
| Датчиков в одной радиозоне | до 6 шт. |
| Общее кол-во датчиков на частоте 868 MГц | до 120 шт. (через 3 радиомодуля МЛ-590) |
| Входы/выходы | |
| Встроенный протокол цифровых шин (основной) | нет, реализуется при помощи внешних адаптеров, до 2 шт., протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Wolf, Daesung*, Rinnai, Arderia, EMS+ |
| Релейный выход | 4 шт., коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А |
| Аналоговый вход | 2 шт., могут использоваться как аналоговый вход или выход типа «открытый коллектор»: входное напряжение 0 — 30 В; дискретность измерения 12 бит; подтяжка к цепи плюс 3,3 В через резистор 100 КОм, могут быть настроены как выход "открытый коллектор"; 1 шт. - аналоговый вход 4-20 мА |
| Аналоговый выход | 1 шт. - аналоговый управляемый выход 0-10 В |
| Аналоговые входы NTC | 4 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (3 шт. в комплекте). Характеристики Входа: входное напряжение 0-3,3 В; дискретность измерения 12 бит; погрешность 2 %; подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм. |
| Температурные датчики | |
| Проводные датчики температуры | Тип — аналоговые NTC (до 3 шт.), цифровые (до 10 шт.). Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20 |
| Беспроводные датчики температуры | до 40 шт., рабочая частота 868 МГц (опционально через радиомодуль МЛ-590); Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 |
| Корпус устройства | |
| Корпус | пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
| Габаритные размеры | 180*90*60 мм (10 DIN) |
| Вес брутто | 0,45 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Условия эксплуатации | |
| Максимально допустимая относительная влажность | 85 % |
| Комплект поставки | |

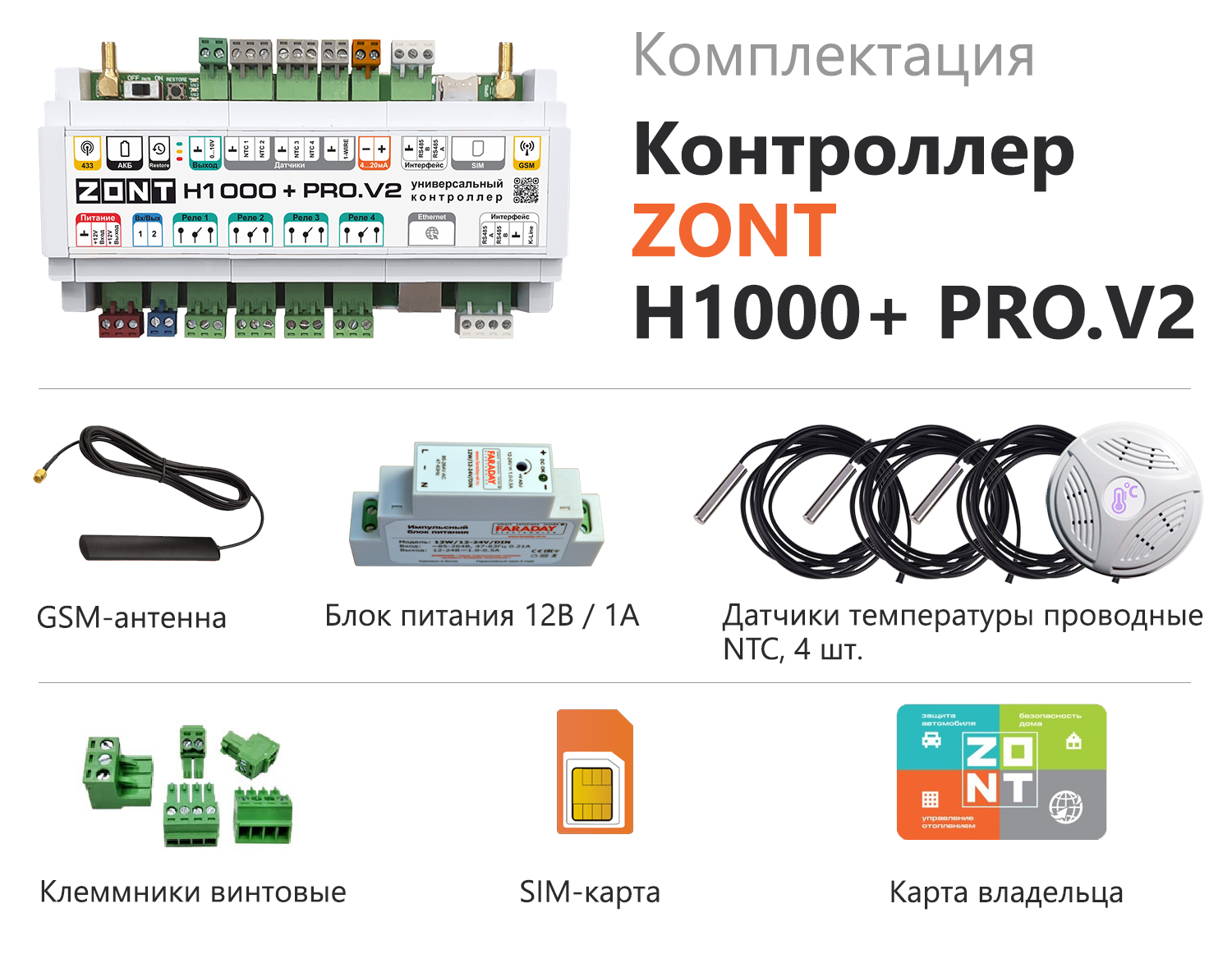

| Комплект поставки | Универсальный контроллер ZONT H1000+ PRO.V2 - 1 шт., радиоантенна 433 МГц - 1 шт., GSM-антенна - 1 шт., NTC датчики температуры - 4 шт., набор клеменных колодок - 1 комплект, блок питаний на DIN-рейку - 1 шт., карта владельца - 1 шт., СИМ-карта - 1 шт. |
