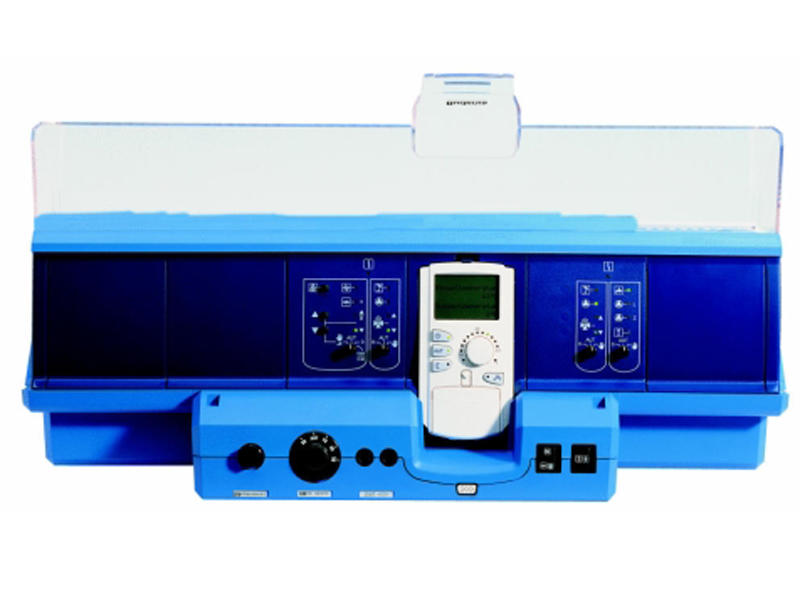

Система управления Logamatic 4324 H (пром.версия)
Описание
Данная модификация (4324 H) подходит только для промышленных версий котлов.
Система управления Logamatic 4324 - модульная цифровая система управления для установки на котлах средней и большой мощности с максимально возможной регулируемой температурой до 105°C.Система управления Logamatic 4324 предназначена только для регулирования и контроля отопительных установок в многоквартирных домах, жилых сооружениях и других зданиях.
Цифровая система управления Logamatic 4324 применяется на имеющих допуск к эксплуатации, напольных, газовых/дизельных котлах, работающих с температурой отключения предохранительным ограничителем температуры до 120 °C. На котлах возможно применение одноступенчатых, двухступенчатых, модулированных, а также двухтопливных горелок. Со стратегическим модулем FM459 в системе управления Logamatic 4324 возможно управление отопительной системой с несколькими котлами. При этом система управления Logamatic 4324 устанавливается на каждый котёл. Совместима только с котлами Logano SK645/745 и Logano S825.
Преимущества системы управления LOGAMATIC 4324 H
- Функциональные возможности Logamatic 4324 могут быть расширены за счет присоединения модулей FM448 (модуль неисправности), FM459 (стратегический модуль), ZM438 (модуль концентратор)
- Возможно каскадное подключение до восьми котлов
- Управление котлами с одноступенчатыми, двухступенчатыми или модулируемыми горелками.
- Переключатель режимов работы горелки в автоматическом или ручном режиме
- 4 свободных разъема для подключения дополнительных модулей.
- Степень защиты: IP40.
- Цифровой пульт MEC2H для индикации, управления и настройки рабочих функций системы управления (заказывается отдельно)
Функции модульной системы управления Logamatic 4000
Автоматическое определение и адаптация отопительных кривых
Благодаря функции адаптации и самооптимизации модульная система управления Logamatic 4000 в соединении с дистанционным управлением в контрольном помещении приводит отопительную кривую в соответствие с теплотехнической характеристикой здания.
Динамический диапазон переключения
это новая функция, которая учитывает фактическую нагрузку на отопительную систему. Динамический диапазон учитывает два фактора, которые влияют на включение/ выключение горелки.
Автоматическое переключение режимов лето/зима
Модульная система управления Logamatic 4000 имеет функцию автоматического переключения летнего режима на зимний и наоборот, в соответствии с имеющимися отопительными контурами, и может быть отдельно сконфигурирована для каждого контура. Температуру переключения можно выбирать в интервале от 10°C до 30°C.
Функция сушки пола с монолитным покрытием
Учитывая многочисленные и разнообразные требования, предъявляемые к сушке пола с монолитным покрытием, производителем были разработаны дополнительные возможности по расширению запатентованных функций. Благодаря этому можно установить практически любой нужный режим.
Управление циркуляционным насосом в экономичном режиме
Управление циркуляционным насосом происходит через собственный временной канал, при этом насос включается несколько раз в час и работает по 3 минуты (возможны варианты). Это происходит только в том случае, если отопительный контур или собственная программа работы по таймеру работает в дневном режиме. Такой режим экономит энергию, которая бесполезно расходуется при постоянно работающем циркуляционном насосе, при этом поддерживаются комфортные условия. При таком принципе управления обеспечивается постоянное наличие горячей воды в точках водоразбора.
Оптимизация включения и выключения
Оптимизация включения означает, что к заданному моменту времени уже должна быть достигнута комнатная температура. Модульная система управления Logamatic 4000 рассчитывает время, когда должно включиться отопление, с учетом комнатной и наружной температуры. В результате достигаются комфортные условия и экономичность.
Автоматическое распознавание комплектации
Модульная система управления Logamatic 4000 автоматически распознает, какие модули установлены и настраивается соответственно этой комплектации. Благодаря этому существенному преимуществу при пуске в эксплуатацию на дисплее показываются действительно необходимые для настройки параметры.
Технические характеристики СИСТЕМЫ УПРАВЛЕНИЯ BUDERUS LOGAMATIC 4324 H
| Параметр |
Значение |
| Рабочее напряжение (при 50 Гц ± 4 %) |
230 ± 10 % |
| Потребляемая мощность |
5 ВА |
| Предохранитель системы управления |
2х10 А |
|
Температура окружающего воздуха
работа
транспортировка
|
+5...+50
–20...+55
|
|
Размеры, ширина/высота/длина
|
660/240/230
|
