Реле давления воздуха (прессостат) Protherm Тигр, Леопард, Пантера арт.0020027605

Описание

Реле давления воздуха (прессостат) Protherm Тигр, Леопард, Пантера 0020027605

ОПИСАНИЕ:

Маностат воздуха c6065 fh1516b

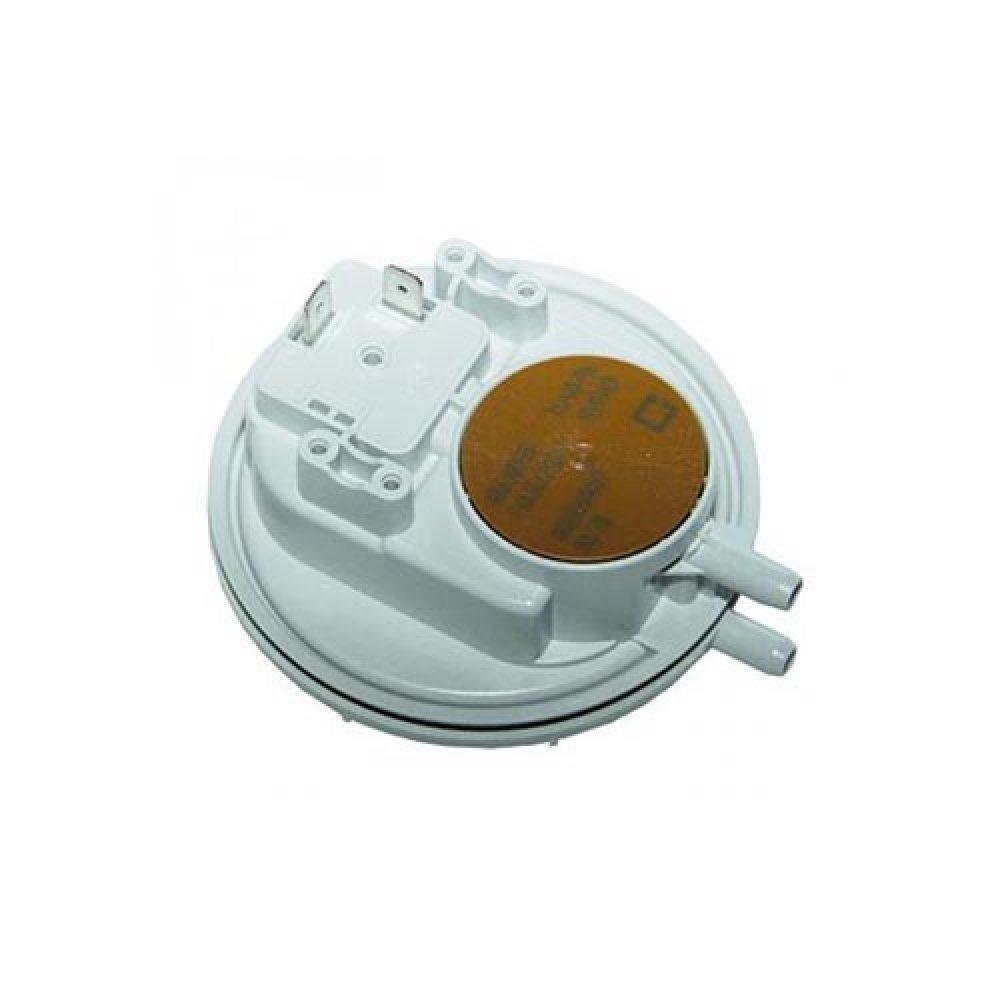

Маностат (прессостат) воздуха HONEYWELL C6065 FH1516B на турбированный газовый котел Protherm Леопард 24 BTV 15, Пантера 24 KTO/KTV 15/17, Тигр 24 KTZ 17.

Protherm полутурба PT 20, 30, 40, 50.

Прессостат (или дифференциальное реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления. Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трех контактный микро переключатель.

Y-образная трубка служит для отвода конденсата. В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.

Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микро переключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).

Подходит для настенных котлов Protherm:

Тигр 24 KTZR V.17
Леопард 24 BTVR V.15
Пантера 24 KTVR V.15/17
Пантера 24 KTOR V.15/17
Пантера 24 BTV V.15
24 BTVR 15
24 KTZR 17
24 KTVR 15
24 KTOR 15
24 KTOR 17
24 KTVR 17

Производитель: Protherm

Тип товара: Прессостат, реле давления воздуха

Страна производитель: Италия

Завод производитель имеет право менять конструкцию Реле давления воздуха (прессостата) Protherm Тигр, Леопард, Пантера 0020027605 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
