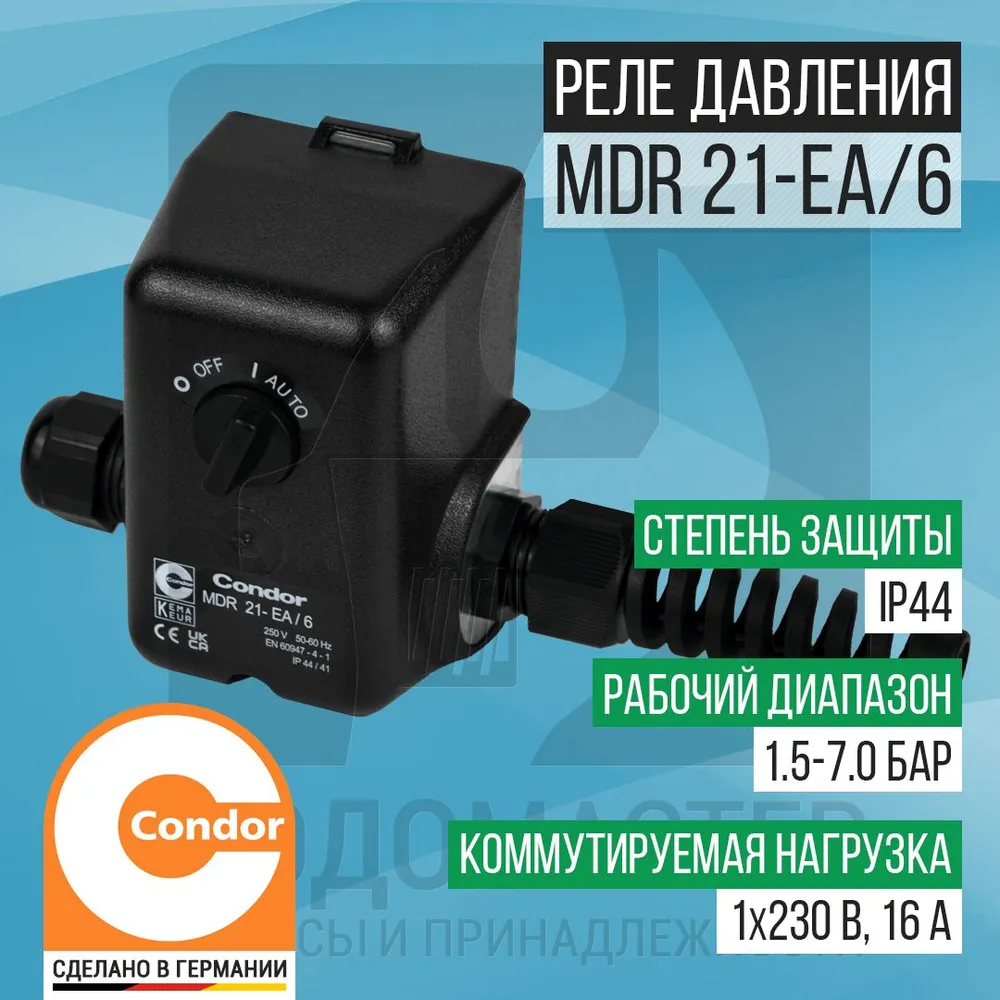

Реле давления Condor MDR 21/6 (производство Германия)

Сделано в  Германии.

Реле давления Grundfos MDR  21/6

Реле давления Grundfos MDR 21/6 предназначено для автоматизации работы насоса, включая его при понижении давления в системе водоснабжения ниже установленного предела, и отключая насос при достижении верхнего установленного предела.

Принцип работы:

После прекращения разбора воды потребителями давление воды в системе растет до верхнего предела настройки реле давления. Реле давленияGrundfos MDR 21/6 выключает насос. При потреблении вода мгновенно поступает из системы под давлением. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего реле давления включает насос.

Реле давления Grundfos MDR 21/6 предназначено для подключения насосов с однофазным электродвигателем мощностью до 2.0 кВт

Технические характеристики Grundfos MDR 21/6

Диапазон температуры окружающей среды  -20 .. 70 °C

Соединение   1/4

Диапазон давления 1,5 - 5 бар

Напряжение  220 Вт

Надежное и недорогое реле для однофазных насосов.

Для насосов Однофазное подключение Переменный ток; максимальная мощность 2,2 кВт; Максимальное давление отключения: 6  бар Регулировка интервала между давлением включения и отключения Гарантия 1 год

Рутектор официальный дистрибьютор и импортер в РФ продукции CONDOR

Уже 14 лет мы поставляем реле давления от производителя, который удерживает мировое лидерство с тех пор, как получил патент на изобретение в 1938 году.

Наиболее популярные в России серии реле давления, такие как MDR, FF4 / MDR-F  могут быть представлены под другими торговыми марками , но реле давления для этих брендов разработал и производит CONDOR.

Устройство и регулировка реле давления MDR 21



Устройство реле давления MDR 21

Контактный блок Регулировка интервала между давлением включения и выключения (малая пружина) Регулировка рабочего давления (большие пружины) Присоединение к системе Кнопка включения/ выключения Крышка



Регулировка реле давления MDR 21

Регулировка реле MDR 21 проводится при снятой крышке (6) в следующем порядке.

1. Отрегулировать нижнее давление включения, сжимая или разжимая гайками большие пружины (3)
2. Далее необходимо выставить дельту (разницу между включением или выключением насоса), сжимая или разжимая гайкой малую пружину (2)

 *Чем больше сжаты пружины – тем выше регулируемое давление

Диапазон регулировки давления находится заштрихованной области графика давления реле MDR21
