1.Для упрощения монтажа и настройки рекомендуем купить цифровой датчик МЛ-772. Он не требует настройки при подключении,что значительно упрощает монтаж. (В комплекте идет датчик аналоговый датчик NTC--может потребоваться калибровка доустановкой разных типов сопротивления).
2. Обратите внимание-при подключении WI-Fi -1.частота дожна быть 2,4 Гц. 2.Название точки доступа должно состоять из латинских букв и цифр.Других символов быть не должно.Большие и маленькие символы тоже надо соблюдать.
Модуль универсальный, но для некоторых марок котлов есть возможность расширения функций с помощью Универсального адаптера.
Обновленная версия легендарного термостата H-1V для газовых и электрических котлов
- Wi-Fi и GSM связь в одном приборе!
- Управляет котлом в режиме ПЗА и с ПИД-регулятором
- Управляет отоплением и ГВС по цифровому интерфейсу через внешний адаптер
- Контролирует радио- и проводные датчики различного назначения
- Остается на связи при отключении электроэнергии до 12 часов (резервная батарея)
- Сокращает потребление энергоресурсов (10 режимов, работа по расписанию)
- Крепится на DIN-рейку
ZONT H-1V NEW – обновленная версия легендарного термостата ZONT H-1V!

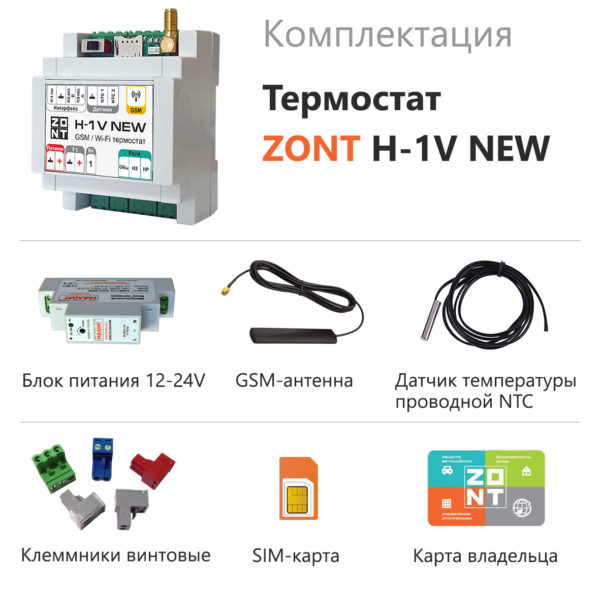

В приборе теперь 2 вида связи –Wi-Fi и GSM. Для подключения оригинальных устройств ZONT к термостату на удаленном расстоянии добавлен профессиональный интерфейс RS-485. В специальные входы возможно подключить помехозащищенные температурные датчики типа NTC(1 шт. входит в комплект).
Отопительный термостат ZONT H-1V NEW предназначен поддерживать температурные условия в доме для комфортного проживания. Он контролирует и управляет работой котла из любой точки мира через личный кабинет веб-сервиса или мобильное приложение ZONT. Команды управления, настройки режимов возможно отправлять с телефона, планшета или ПК. Мобильное приложение бесплатно и доступно для скачивания на iOS и Android.
ZONT H-1V NEW регулирует работу котла в режиме нагрева в соответствии с заданными параметрами. Прибор контролирует техническое состояние котла и сигнализирует о его неисправности, при возникновении внештатных ситуаций или отключении напряжения питания.
10 индивидуальных режимов отопления дома включают настройку работы по расписанию, учитывают уличную t° (ПЗА) и время суток. Записывается и сохраняется история событий.
Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 12 часов и передавать информацию от подключенных к нему проводных датчиков.
Для дистанционного управления отоплением и ГВС по цифровым интерфейсам (OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi)) подключите внешний адаптер.
ZONT H-1V NEW проводит мониторинг дополнительно подключенных датчиков различного назначения (протечки воды, утечки газа, охранных, пожарных и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 10 проводных и 40 радиодатчиков).
Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру. С отопительным термостатом ZONT H-1V NEW:
— вы можете быть уверенным в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 30%!
Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT
- Отображение текущего состояния котла
- Отображение текущей и целевой температуры в помещении (теплоносителя)
- Создание индивидуальных режимов работы котла (до 10-ти различных режимов)
Мониторинг измеряемых температур (воздуха, теплоносителя, ГВС)
- Программирование работы котла по недельному расписанию
- Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных)
Автономная работа при отключении электроэнергии:
- прибор останется на связи до 12 часов (встроенная резервная батарея)
- обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Внимание! При питании от резервного аккумулятора термостат котлом не управляет!
Оповещение владельца котла:
- при отклонении текущей температуры от заданных режимом работы пороговых значений;
- при аварии и неисправности котла;
- при неисправности подключенных датчиков температуры;
- при пропадании и при восстановлении основного напряжения питания (сети);
- при срабатывании дополнительных охранных датчиков (функция «Охранная сигнализация»).
Запись и хранение истории событий (за последние 3 месяца):
- время работы котла и мониторинг измеряемых температур;
- время появления аварий и ошибок в работе котла;
- время пропадания и восстановления основного напряжения питания;
- время входящих звонков и текст входящих смс сообщений;
- дата обновления ПО и номер текущей версии ПО.
Дистанционное обновление версии программного обеспечения.
Специальные функции:
| Основное питание |
внешний источник стабилизированного питания;
допустимое напряжение 10-28 В постоянного тока
|
| Резервное питание |
встроенный аккумулятор LIR 14500
— напряжение 3,7 В
— емкость 800 мА*ч
|
| Потребляемая мощность |
не более 6 Вт |
| Каналы связи |
Wi-Fi: основной, частотный диапазон 2,4 ГГц, 802.11 b/g/n
GSM: резервный, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS
|
| Поддерживаемые интерфейсы |
1-Wire: порт для подключения проводных датчиков температуры типа DS (до 10 шт.) и ключей Touch Memory |
| K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами (OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB) и других устройств |
| RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами (OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB) и других устройств |
| Релейный выход |
1 шт., используется для релейного подключения котла
коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А
коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
|
| Аналоговый вход |
1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата) |
Аналоговые входы NTC
|
2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте).
Характеристики Входа:
- входное напряжение 0-3,3 В;
- дискретность измерения 12 бит;
- погрешность 2 %;
- подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
|
| Проводные датчики температуры |
Тип — аналоговые NTC (до 2 шт.), цифровые (до 10 шт.)
Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
|
| Беспроводные датчики температуры |
до 40 шт.
Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
|
| Корпус |
пластиковый, с креплением на DIN-рейку |
| Габаритные размеры |
90,2 х 71 х 57,5 мм |
| Вес брутто |
0,2 кг |
| Класс защиты |
IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур |
минус 25 ⁰С — плюс 70 ⁰С |
| Максимально допустимая относительная влажность |
85 % |
