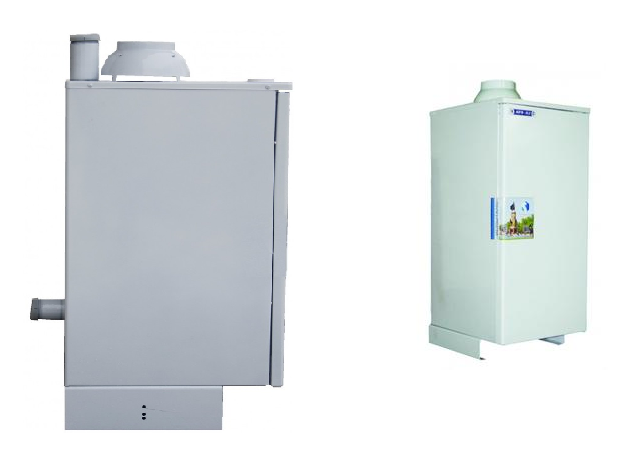

ГАРАНТИЯ НА КОТЕЛ 3 ГОДА!!!! (с даты продажи.не более 42 мес с даты производства)
--подключения подходят для замены Жуковских котлов
--отапливаемая площадь 230 кв.метров.
--высококачественная сталь.
--производство Россия(пос.Борино Липецкая обл.--допускается использование антифриза на основе ГЛИЦЕРИНА.
---допускается использовать котел в "закрытой" системе отопления с предохранительным клапаном НЕ БОЛЕЕ 1,5 атм.
Аппарат предназначен для теплоснабжения жилых помещений и зданий ко ммунально-бытового назначения, оборудованных системами водяного отопления с высотой столба воды в водяном контуре не более 6,5 м.
Аппарат предназначен для постоянной работы на природном газе по ГОСТ 5542-87.
Аппарат изготовлен в климатическом исполнении УХЛ, категории 4,2 по ГОСТ 15150-69.
| Характеристики | Устройства для обеспечения безопасности |
|
|
| Наименование параметра или размера | Величина | ||
| АОГВ– 11,6-1 | АОГВ-17,4-1 | АОГВ-23,2-1 | |
| 1. Топливо | Природный газ | ||
| 2. Номинальное давление природного газа перед блоком автоматики, Па ( мм.вод.ст.) | 1274 (130) | ||
| Диапазон давления природного газа, мм.вод.ст. | 65…180*1 | ||
| 3. Объемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, % не более | 0,05 | ||
| 4. Коэффициент полезного действия аппарата, % не менее | 89 | ||
| 5. Теплоноситель | вода | ||
| 6. Параметры теплоносителя, не более: | 0,1 |
||
| - абсолютное давление, МПа; | |||
| - максимальная температура, ºС | 95 | ||
| - карбонатная жесткость, мг-экв/кг, не более | 0,7 | ||
| - содержание взвешенных веществ | отсутствует | ||
| 7. Номинальная тепловая мощность автоматического горелочного устройства, кВт (ккал/ч) | 11,6 (10000) | 17,4 (15000) | 23,2 (20000) |
| 8. Размер штуцера для подвода газа: | |||
| - условный проход Ду, мм | 15 | 20 | 20 |
| - резьба по ГОСТ 6357 – 81, дюйм | G 1/2 -В | G 3/4 -В | G 3/4 -В |
| 9. Параметры автоматики безопасности | 60 |
||
| - время отключения подачи газа на запальную и основную горелки, сек |
|||
| - при прекращении подачи газа или отсутствии пламени на запальной горелке, не более |
60 | ||
| - при отсутствии тяги в дымоходе, не более не менее | 10 | ||
| 10. Разрежение в дымоходе за аппаратом, Па | от 2,94 до 29,4 | ||
| мм. вод. ст. | от 0,3 до 3,0 | ||

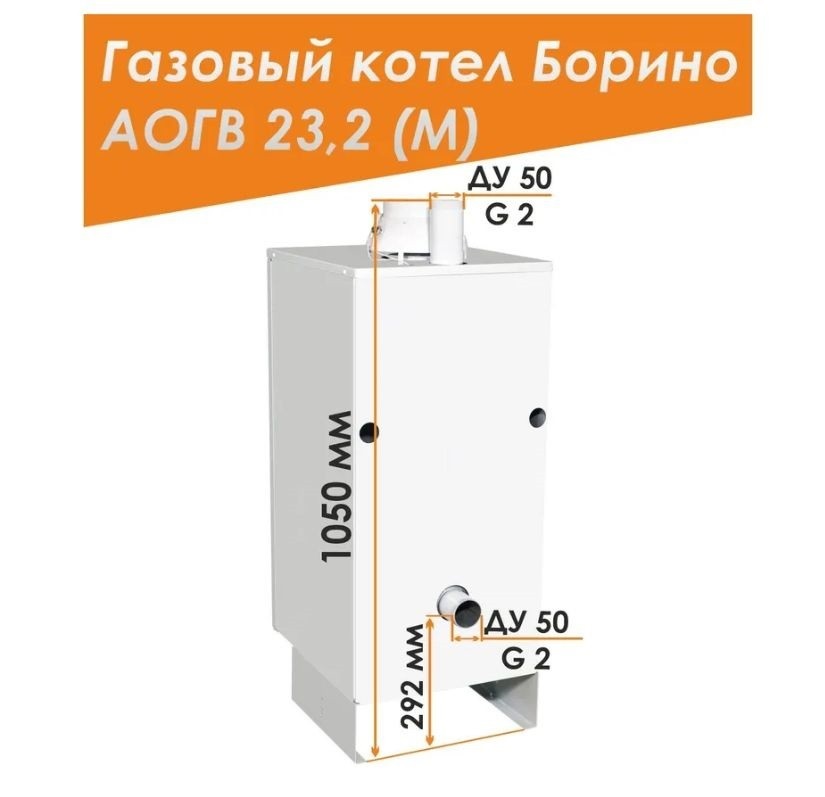

| 11. Условный проход водяных присоединительных патрубков Ду, мм | 40 | 50 | 50 |
| - резьба по ГОСТ 6357 – 81, дюйм | G 1 1/2 -B | G 2 -B | G 2 -B |
| 12. Масса аппарата, кг, не более | 45 | 50 | 55 |
| 13. Отапливаемая площадь, м2, не более | 90 | 140 | 190 |
| 14. Ёмкость бака теплообменника, литр | 39,7 | 37,7 | 35 |
| 15. Максимальная температура отходящих в дымоход продуктов сгорания, °С (при давлении газа 180 мм.вод.ст.) | 130 | 160 | 210 |
| *1 ПРИМЕЧАНИЕ. Аппарат защищен от аварийной подачи входного давления газа до 500 мм. вод. ст. конструкцией газового клапана. | |||
Аппарат состоит из следующих узлов и деталей: бака - теплообменника, основной горелки, блока запальной горелки с установленными в нем термопарой и электродом розжига, комбинированного газового клапана (многофункционального регулятора), тягостабилизатора, деталей облицовки.
В верхней части бака – теплообменника установлен датчик терморегулятора, соединенный капиллярной трубкой с исполнительным устройством терморегулирующего клапана (система «сильфон – термобаллон»), и датчик термометра
Особенностью конструкции комбинированного клапана 630 EUROSIT является наличие устройства стабилизации выходного давления газа, а также совмещение управления клапаном в одной рукоятке с обозначением положений соответствующими символами и цифрами на её торце и указателем на крышке клапана. Зависимость температуры нагреваемой воды от положения шкалы рукоятки управления представлена ниже:
| Цифры шкалы | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Температура нагрева воды, °С | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
Принцип действия регулятора температуры основан на расширении жидкости при нагреве. Рабочая жидкость, нагреваясь в датчике (термобаллоне) от воды в баке – теплообменнике, нагреваемой за счет сгорания природного газа, расширяется и перетекает по капиллярной трубке в сильфон, преобразующий объёмное расширение в линейное перемещение механизма, приводящего в действие систему двух клапанов (мгновенного и дозирующего). В конструкции механизма предусмотрена защита от термической перегрузки, что предохраняет систему «сильфон – термобаллон» от повреждения и разгерметизации.
РАЗМЕЩЕНИЕ И МОНТАЖ
Размещение и монтаж аппарата, а также подводка к нему газа производится специализированной строительно-монтажной организацией по проекту, согласованному с эксплуатационным предприятием (трестом) газового хозяйства.
Помещение, где устанавливается аппарат, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка.
Температура помещения, в котором устанавливается аппарат, не должна быть ниже +5 ºС.
Выбор места под установку аппарата производить в соответствии с указаниями мер безопасности, изложенными в разделе 7 настоящего паспорта.
Аппарат устанавливается у несгораемых стен на расстоянии не менее 10 см от стены.
Перед началом монтажа необходимо провести расконсервацию аппарата, проверить правильность его сборки в соответствии с рис. 1 и рис. 8 настоящего паспорта, и убедиться в надежном и полном закреплении всех деталей и сборочных единиц.
Присоедините аппарат к дымоходу, газопроводу и трубам системы отопления. Соединительные трубы трубопроводов должны быть точно подогнаны к месту расположения входных штуцеров аппарата. Присоединение не должно сопровождаться взаимным натягом труб и узлов аппарата.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
К обслуживанию аппарата допускаются лица, изучившие настоящий паспорт.
Монтаж и эксплуатация аппаратов должны соответствовать требованиям «Правил устройства и безопасности эксплуатации водогрейных котлов, водонагревателей и паровых котлов с избыточным давлением», а также требованиям «Правил безопасности систем газораспределения и газопотребления. ПБ 12 - 529», утвержденных Госгортехнадзором России.
Эксплуатация аппаратов должна осуществляться согласно «Правилам пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей ППБ – 01 – 03».
Работа аппарата разрешается только с исправной автоматикой безопасности и терморегулирования.
Газовая автоматика безопасности должна обеспечивать:
При эксплуатации аппарата температура горячей воды не должна превышать 95 °С.
При неработающем аппарате все газовые краны: перед горелкой и на газопроводе перед аппаратом – должны быть в закрытом положении (ручка крана перпендикулярна газопроводу).
Обо всех неполадках при работе аппарата на газе необходимо немедленно сообщить аварийной службе эксплуатационного предприятия газового хозяйства.
В случае обнаружения в помещении газа следует немедленно прекратить его подачу, проветрить все помещения и вызвать аварийную или ремонтную службу. До устранения неисправности запрещается в помещении зажигать спички, курить, применять
** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов») согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию.
