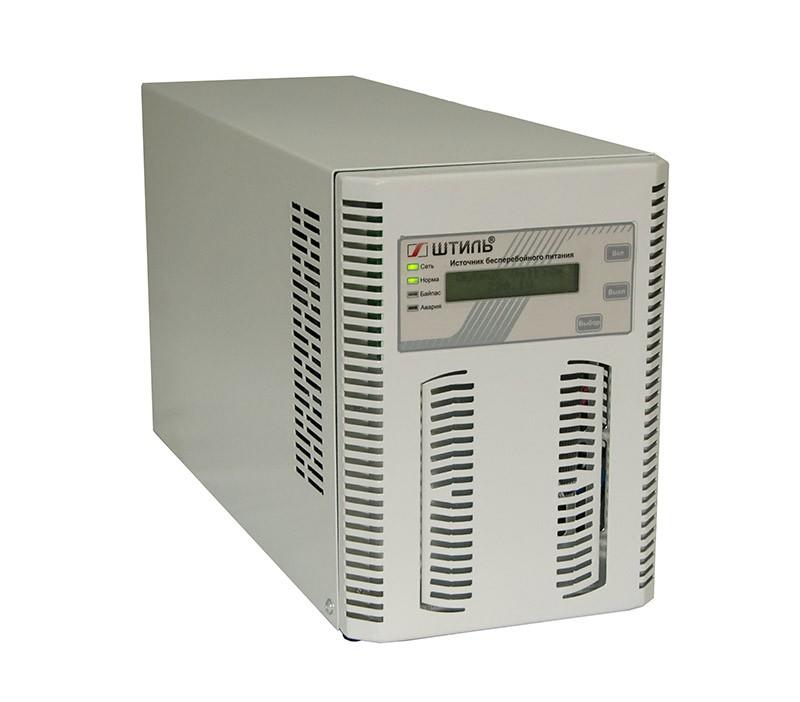

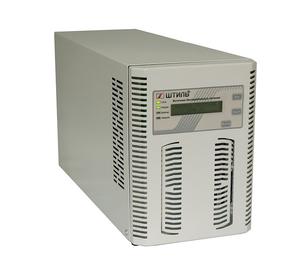

    ИБП с двойным преобразованием Штиль ST1103L (2700Вт, подключается 8 АКБ,тепл)

    58790 руб.

    Описание

    Онлайн ИБП ST1103L обеспечивает бесперебойную работу и стабилизированное электропитание однофазной нагрузки мощностью 3 кВА/ 2,7 кВт, например:

    • систем отопления и нагревательной техники;
    • компьютеров и периферийного оборудования;
    • бытовых приборов, включая технику с электромоторами;
    • торгового и банковского оборудования;
    • систем освещения;
    • систем видеонаблюдения и сигнализации.

    Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103L отлично функционирует в связке с дизельгенераторными установками.

    ST1103L – ИБП онлайн топологии с двойным преобразованием энергии, благодаря которому устройство позволяет:

    • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
    • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
    • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

    Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

    Установка и подключение

    ST1103L размещается напольно на любой ровной горизонтальной поверхности.

    Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» розетки С13 и одна розетка С19. К сети электропитания устройство подключается через разъем С20.

    Автономная работа

    ST1103L укомплектован зарядным устройством (ток 2 А) и специальным разъемом для подключения внешних аккумуляторных батарей (до 40 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 30 минут при 100% загрузке).

    Установка внешних АБ выполняется с помощью батарейных модулей или стеллажей.

    В SW250SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

    Кроме того, модель обладает специальными алгоритмами, позволяющими:

    • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
    • заранее уведомить пользователя об износе АБ;
    • точно прогнозировать время автономии при текущей нагрузке.

    Внимание!Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

    Панель управления

    Контроль и настройка основных рабочих параметров ST1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

    • «Состояние» – оповещает о режиме работы устройства;
    • «Сеть» – оповещает о состоянии сети;
    • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
    • «Инвертор» – оповещает о работе инвертора;
    • «Батарея» – показывает состояние батарей.

    На ЖК-дисплее отображается следующая информация:

    • значение входного и выходного напряжения;
    • процент загрузки ИБП;
    • значение напряжения батарей и их состояние;
    • активная и полная мощность нагрузки;
    • аварии с указанием их причин.

    С помощью панели управления можно выполнить три теста АБ:

    • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
    • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
    • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

    Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

    Защита

    ST1103L оснащен электронной многоуровневой защитой от:

    • короткого замыкания;
    • длительной перегрузки по выходу;
    • внутреннего перегрева.

    Восстановление работоспособности бесперебойника происходит автоматически после устранения причины включения электронной защиты.

    Кроме того, устройство способно защитить нагрузку от высокочастотных помех и импульсных перенапряжений (встроенный варистор – 2 кВ, 1/50 мкс). Также у ИБП присутствует аварийная защита от неисправностей в работе, при срабатывании которой нагрузка либо выключается, либо через встроенный байпас безразрывно переводится на сеть.

    Средства мониторинга

    Модель ST1103L имеет специальные слоты для установки карт мониторинга со следующими интерфейсами:

    • RS-232 (протокол Megatec);
    • RS-485 (протоколы Modbus RTU/Штиль);
    • USB и mini-USB;
    • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
    • «сухие» контакты.

    Контроль работы ИБП с установленной платой осуществляется в веб-браузере или в программе Shtyl Device Manager (SDM).

    Платы не входят в стандартную комплектацию и приобретаются отдельно.

    Превосходные технические характеристики
    • безразрывное мгновенное переключение на питание от АБ;
    • идеальное синусоидальное выходное напряжение;
    • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
    • высокая точность стабилизации напряжения – ±2%;
    • выходной коэффициент мощности – 0,9;
    • входной коэффициент мощности – 0,99;
    • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
    Функциональность
    • плавный пуск;
    • резервное питание до 30 минут за счёт подключения внешних АБ (при 100% нагрузке);
    • совместимость в работе с генераторами;
    • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
    • встроенный автоматический байпас;
    • широкие возможности локального/удаленного мониторинга;
    • большой выбор дополнительных аксессуаров.
    Высокая надежность
    • многоуровневая электронная система защиты;
    • автоматический перезапуск при восстановлении после аварий;
    • полный набор функций контроля и управления АБ;
    • самодиагностика при запуске и во время работы;
    • высокая перегрузочная способность (особенно важно при работе с двигателями);
    • срок службы – не менее 10 лет.
    Энергоэффективность
    • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
    • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
    • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
    Полная мощность, кВА 3
    Активная мощность, кВт 2,7
    Число фаз 1 в 1
    Форм-фактор напольный
    Топология on-line (с двойным преобразованием)
    Режимы работы on-line, автономный, ECO
    Страна производитель Россия
    Тип входной сети однофазная трехпроводная (L, N, PE)
    Совместимость с генератором да
    Номинальное входное напряжение, В 220
    Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
    Предельный диапазон входного напряжения, В 90-295
    Допустимое отклонение верхней границы входного напряжения
    в режиме ECO и для электронного байпаса, %    		 +5, +10, +15, +20, +25 (значение по умолчанию: +20)
    Допустимое отклонение нижней границы входного напряжения
    в режиме ECO и для электронного байпаса, %    		 -5, -10, -15, -20, -25 (значение по умолчанию: -20)
    Номинальная входная частота, Гц 50
    Допустимый диапазон входной частоты, Гц 45-65
    Входной коэффициент мощности 0,99
    Максимальный входной ток, А 19
    Потребляемая мощность в режиме холостого хода, Вт 40
    Плавный пуск да
    Тип выходного напряжения однофазное
    Номинальное выходное напряжение, В 220
    Диапазон настройки выходного напряжения, В 220-240, шаг 10
    Точность стабилизации выходного напряжения, % ±2
    Форма выходного напряжения чистая синусоида
    Выходной коэффициент мощности 0,9
    Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
    при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50)
    Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
    Максимальный выходной ток, А 13
    Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
    Крест-фактор 3:1
    Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
    Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
    КПД в режиме on-line, % 95
    КПД при работе через байпас или в режиме ECO, % 99
    КПД в автономном режиме, % 86
    Время переключения в автономный режим из режима on-line, мс 0
    Время переключения в автономный режим из режима ECO, мс 7
    Наличие встроенных батарей нет
    Поддержка подключения внешних АБ да
    Тип АБ герметичные, необслуживаемые, свинцово-кислотные
    Номинальное напряжение АБ, В 96
    Номинальный ток заряда встроенного ЗУ, А 2
    Ориентировочное время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости выбранных АБ
    Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    Холодный старт да
    Перегрузка по выходу электронная защита с автовосстановлением
    Короткое замыкание электронная защита с автовосстановлением
    Перегрев электронная защита с автовосстановлением
    Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
    Защита от высокочастотных помех 100 кГц - 30 МГц
    Защита от «глубокого» разряда батарей да
    Защита от аварии в ИБП электронная аварийная защита
    Электронный автоматический байпас да
    ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
    Светодиодная индикация состояние, сеть, байпас, инвертор, батареи
    Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
    Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
    RS-232 опция (требуется установка карты мониторинга)
    mini-USB опция (требуется установка карты мониторинга)
    USB опция (требуется установка карты мониторинга)
    Ethernet опция (требуется установка карты мониторинга)
    RS-485 опция (требуется установка карты мониторинга)
    «Сухие» контакты опция (требуется установка карты мониторинга)
    EPO двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.
    Входная сеть IEC-320-C20
    Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.)
    Установка в помещении
    Диапазон рабочей температуры, °С от +5 до +40
    Диапазон температуры хранения, °С от -40 до +40
    Тип охлаждения принудительное (вентиляторное)
    Относительная влажность, % от 0 до 80 (без конденсата)
    Рабочая высота, м до 3000 м над уровнем моря
    Степень защиты от пыли и влаги IP20
    Срок службы, лет не менее 10
    Наработка на отказ, ч не менее 70000
    Гарантийный срок, мес 24
    Габаритные размеры ВхШхГ (без упаковки), мм 346х210х443
    Масса, кг 14
    Цвет корпуса серый



    Батарейные
    модули/стеллажи    		Суммарная ёмкость
    АБ, Ач    		Время автономной работы (в зависимости от уровня нагрузки), мин
    10%20%30%40%50%60%70%80%90%100%
    Батарейный модуль BMT-96-09(1 шт.)
    		 9 90 40 25 18 14 12 10 8 7 5


    Батарейный модуль BMT-96-18(1 шт.)
    		 18 240 90 55 40 33 25 20 17 15 10


    Батарейный стеллаж BS-01(1 шт.)
    Аккумулятор для ИБП 12 В 26 Ач(8 шт.)
    Батарейный комплект S-03-1(1 шт.)
    		 26 330 140 80 60 43 36 30 26 22 20


    Батарейный модуль BMT-96-09(1 шт.)
    Батарейный модуль BMT-96-18(1 шт.)
    		 27 360 190 100 70 52 42 35 30 25 20


    Батарейный стеллаж MBS-01(1 шт.)
    Аккумулятор для ИБП 12 В 33 Ач(8 шт.)
    Батарейный комплект S-03-2(1 шт.)
    		 33 480 220 110 80 65 45 37 32 26 22


    Батарейный модуль BMT-96-18(2 шт.)
    		 36 500 250 160 90 70 55 47 43 35 30


    Батарейный стеллаж MBS-01(1 шт.)
    Аккумулятор для ИБП 12 В 40 Ач (8 шт.)
    Батарейный комплект S-03-2(1 шт.)
    		 40 640 270 165 100 75 65 52 44 37 33
