ГАРАНТИЯ НА КОТЕЛ 3 ГОДА! (с даты продажи.не более 42 мес. с даты производства)
--допускается использование антифриза на основе ГЛИЦЕРИНА.
---допускается использовать котел в "закрытой" системе отопления с предохранительным клапаном НЕ БОЛЕЕ 1,5 атм.
НАЗНАЧЕНИЕ
|
Характеристики |
Устройства для обеспечения безопасности |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВНИМАНИЕ! Перед эксплуатацией котла внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве.
Инструктаж владельца, пуск котла в работу, обслуживание, устранение неисправностей, ремонт газопроводов производится эксплуатационной организацией газового хозяйства или организацией, выполняющей её функции.
Проверка и чистка дымохода, ремонт и наблюдение за системой отопления производится владельцем котла.

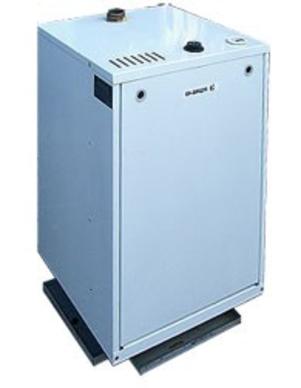

ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП ДЕЙСТВИЯ КОТЛА ИШМА ES.
Котёл состоит из следующих основных узлов и деталей:
|
|
|
ПРИНЦИП ДЕЙСТВИЯ.
Пламя запальной горелки нагревает термопару (п.14), термоЭДС подается на электромагнит входного клапана, удерживая клапан в положении открытого канала прохода газа на запальную горелку и регулирующий (стопорный) клапан.
При включении тумблера «СЕТЬ» (п. 20) напряжение ~220 В через нормально замкнутый контакт регулируемого термостата (при условии, если температура воды в котле меньше заданной ручкой термостата) подается на электромагнит стопорно го клапана, клапан отрывает проход газа на основную горелку, основная горелка загорается от пламени запальной.
При достижении установленного на регулируемом термостате (п.24) значения величины температуры выходящей воды разрывается цепь питания электромагнита стопорного клапана и клапан перекрывает проход газа на основную горелку, основная горелка гаснет. При снижении температуры воды замыкается цепь питания электромагнита стопорного клапана и открывается проход газа на основную горелку, основная горелка загорается.
При перекрытии дымохода (отсутствии тяги) датчик (п.13) срабатывает от выходящих через контрольное отверстие дымовых газов, разрывая цепь питания электромагнита входного клапана и клапан перекрывает проход газа на основную и запальную горелки. Горелки гаснут. Розжиг горелок производится вручную после устранения причины, вызвавшей прекращение тяги в дымоходе.
При прекращении подачи газа из сети газоснабжения основная и запальная горелки гаснут. Термопара (п.14) остывает и прекращает вырабатывать ЭДС. Входной клапан закрывается, перекрывая проход газа на основную и запальную горелки. При возобновлении подачи газа из сети котел закрыт.
Для защиты от перегрева служит термостат предельный (п.23), включенный в цепь питания электромагнита входного клапана. при превышении температуры воды в котле свыше 95°С термостат перегрева размыкает контакты цепи питания электромагнита входного клапана. подача газа на основную и запальную горелки прекращается, горелки гаснут. Для приведения термостата в исходное состояние необходимо нажать возвратную кнопку термостата (до щелчка).
В газоотводе (п.3) снизу в задней части выполнена щель, которая служит для стабилизации разрежения в топке.
МОНТАЖ
Монтаж котла производится специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ и СНиП.
Помещение, где устанавливается котёл, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка. Необходимый для горения воздух в помещение может поступать через неплотности и щели в
окнах, дверях и т. д.
Достаточность воздуха, проникающего данным образом в помещение или необходимость устройства специальных каналов зависит от конкретного помещения, мощности котла, наличия других приборов-отребителей воздуха (кислорода). В данном вопросе рекомендуется посоветоваться со специалистами. В любом случае следует руководствоваться следующими нормами:
ПРИМЕЧАНИЕ. Котлы ИШМА – ES могут быть использованы и в других схемах отопления с применением самых различных устройств повышения эффективности, удобства пользования и безопасности эксплуатации. При выборе схем отопления рекомендуется обратиться к специалистам.
ВНИМАНИЕ! При первом включении или при длительном перерыве в работе запальная горелка может не гореть из-за наличия воздуха в газопроводе. В этом случае нужно удерживать ручку и периодически нажимать кнопку пьезовоспламенителя через каждые 5…10 сек до успешного розжига запальной горелки.
ПРИМЕЧАНИЕ: Если запальная горелка не загорается более 5 минут, выключите тумблер «СЕТЬ», закройте газовый кран перед котлом и вызовите специалиста.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
К обслуживанию допускаются лица, ознакомленные с устройством и правилами эксплуатации котла.
Во избежание несчастных случаев и порчи котла ЗАПРЕЩАЕТСЯ:
При неработающем котле газовые краны должны быть закрыты.
При обнаружении в помещении запаха газа немедленно выключите котёл, от кройте окна и двери, вызовите по телефону, находящемуся вне данного помещения, аварийную газовую службу. До её приезда и до устранения утечки газа не производите работ, связанных с огнём, искрообразованием (не включайте электроосвещение, не пользуйтесь газовыми и электрическими приборами, не зажигайте огня, не пользуйтесь телефоном и т.д.).
В случае возникновения пожара немедленно сообщите в пожарную часть по телефону «01». При неправильном пользовании котлом возможно отравление газом или окисью углерода (угарным газом). Признаками отравления являются: тяжесть в голове, сильное сердцебиение, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.
Для оказания первой медицинской помощи пострадавшему вызовите скорую помощь по телефону «03» , вынесите пострадавшего на свежий воздух, тепло укутайте и не дайте заснуть, при потере сознания дайте понюхать нашатырный спирт и сделайте искусственное дыхание.
В случае применения циркуляционного электронасоса надёжно заземлить трубопровод системы отопления. Изоляция проводов, корпус эл.двигателя, переключатель скоростей должны быть исправны.
При производстве ремонтных работ на котле необходимо отключить котел от сети электропитания.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
ВНИМАНИЕ! Техническое обслуживание и ремонт котла производить при отключенном электропитании!
Наблюдение за работой котла возлагается на владельца, который обязан содержать котёл в чистоте и исправном состоянии.
Периодически (по необходимости) следует подпитывать систему отопления водой.
По окончании отопительного сезона рекомендуется промыть систему отопления раствором щелочи (0,5 кг кальцинированной соды на 10 л воды).
ВНИМАНИЕ! Техническое обслуживание и ремонт котла производят работники газового хозяйства согласно «Инструкции по проведению технического обслуживания внутридомового газового оборудования».
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Предприятие-изготовитель гарантирует исправную работу котла в течение гарантийного срока при условии соблюдения правил транспортирования, хранения и эксплуатации, указанных в паспорте.
Гарантийный срок эксплуатации котла – 30 месяцев со дня продажи через розничную торговую сеть, а для внерыночного потребления – 36 месяца со дня получения котла потребителем.
В течение гарантийного срока устранение неисправностей котла производится за счет завода – изготовителя специалистом газового хозяйства или представителем завода. О производстве ремонта должна быть сделана запись в приложении №2 «Руководства по эксплуатации».
В случае выхода из строя в течении гарантийного срока какого-либо узла по вине завода изготовителя на основании талона на гарантийный ремонт специалист газового хозяйства совместно с владельцем котла должен составить акт по прилагаемому образцу, который вместе с дефектным узлом и с талоном на гарантийный ремонт высылается владельцем заводу по адресу:
Россия, 398510 Липецкая область, Липецкий район, с. Боринское ул. С – Щедрина, 31 – А.
При отсутствии дефектного узла, талона на гарантийный ремонт и акта завод изготовитель претензий не принимает.
Если в акте подтверждается, что поломка произошла по вине завода, на основании акта завод высылает владельцу исправный узел.
Завод-изготовитель не несёт ответственности и не гарантирует работу котла в следующих случаях:
Работы по техническому диагностированию выполняют специализированные организации, имеющие разрешительные документы Ростехнадзора.
Срок службы котла до списания – не менее 15 лет.
** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов» согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию. Перед заливом нового теплоносителя тщательно проверить все узлы соединений и промыть систему.
ЗАПРЕЩАЕТСЯ применение в качестве низкозамерзающей жидкости антифризатипа «Арктика» и других теплоносителей на основе этиленгликоля.
