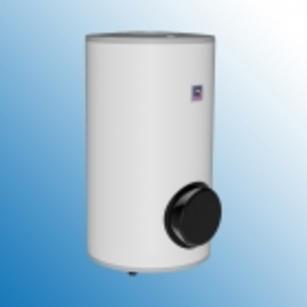

Бойлер косвенного нагрева DRAZICE OKC 160 NTR/BP, с отверстием для эл.тэна (тепл/алев.арт.1106701101)

Описание

ВНИМАНИЕ ! Рекомендуем купить сразу запасной магниевый анод для защиты

бака от коррозии. В 99% случаях протечек клиенты забывали их менять что

вызывало коррозию и протечку бойлера.Анод работает от 2 до 5

лет . Вот ссылка на него.

Исполнение BP (боковой фланец)

Новейшая серия напольных эмалированных водонагревателей косвенного нагрева объёмом 160–250 литров с эмалированным резервуаром и мощными одним либо двумя (от 200 литров) теплообменниками для нагрева ГТВ из внешнего источника или комбинации источников. При подключении обоих теплообменников можно получить источник для нагрева ГТВ суммарной мощностью до 57 kW. Водонагреватель оборудован регулятором температуры ГТВ (термостат для управления трёхходовым клапаном или циркуляционным насосом) с электропитанием 230 V/50 Hz, и с объёмом до 200 литров – предохранительным клапаном и выводом для циркуляции.
В нижней части водонагревателя находится смотровой фланцевый люк для чистки внутренней поверхности резервуара и для монтажа, если это необходимо, вспомогательного электрического нагревательного элемента серии TPK из каталога дополнительного оборудования. При применении водонагревателей в системах с солнечными батареями, водонагреватели объёмом от 200 литров оборудованы патрубком 6/4" для электронагревательного элемента TJ, размещённым над солнечным теплообменником (см. каталог дополнительного оборудования).

Основная функция

Круглогодичная эксплуатация совместно с газовым котлом, с первоочередным подключением к нагреву ГТВ. Для типа ОКС х NTRR можно комбинировать газовый котёл с альтернативным источником нагрева воды либо при подключении обоих теплообменников можно получить источник для нагрева ГТВ суммарной мощностью св. 24 kW.

OKC 100 NTR/BP

Разрез OKC 100

OKC 200 NTRR/BP

Разрез OKC 200 NTRR/BP

OKC 200 NTR/BP

Разрез OKC 200 NTR/BP

Технические данные

Тип	OKC 160 NTR/BP	OKC 200 NTR/BP	OKC 250 NTR/BP
Объём [л]	148	208	242
Вес водонагревателя [kg]	76	92	94
Высота водонагревателя [мм]	1 052	1 362	1 542
Диаметр водонагревателя [мм]	584	584	584
Рабочие давление бака [MPa]	0,6	0,6	0,6
Рабочие давление теплообменника [MPa]	1	1	1
Макc.температура отоп. воды [°C]	110	110	110
Макc. температура теплой тех. воды [°C]	90	90	90
Поверхность нижнего теплообменника [м^2]	1,45	1,45	1,45
Мощность теплообменника (НТ/ВТ) [kW]	32	32	32
Время нагрева с 10 °C до 60 °C (теплооб.) [минут]	16	23	32
Постоянная производительность горячей воды* теплообменника [л/час]	990	990	990
Нагрузочный профиль	С	С	С
Статическая потеря [Вт]	75	82	87

*) Теплая техническая вода 45 °C

Тип	OKC 200 NTRR/BP	OKC 250 NTRR/BP
Объём [л]	200	234
Вес водонагревателя [кг]	103	107
Высота водонагревателя [мм]	1 362	1 542
Диаметр водонагревателя [мм]	584	584
Рабочие давление бака [MPa]	0,6	0,6
Рабочие давление теплообменника [MPa]	1	1
Макc.температура отоп. воды [°C]	110	110
Maximální teplota TUV . [°C]	90	90
Макc. температура теплой тех. воды [м^2]	1	1
Поверхность верхнего теплообменника [м^2]	1	1
Мощность нижнего/верхнего теплообменника (НТ/ВТ) [kW]	2× 24	2× 32
Постоянная мощность TUV*/НТ/ВТ [л/час]	670/650; 1 080**	670/650; 1 080**
Время нагрева с 10 °C до 60 °C (теплооб.) [минут]	14/14	14/17
Нагрузочный профиль	С	С
Статическая потеря [Вт]	82	87

*) Теплая техническая вода 45 °C; **) Теплообменники соединены последовательно

Инструкция по монтажу и эксплуатации тут !!!
